硬轨在机床中的优势、优点

循环线性导轨因其多功能性和广泛用途而受到媒体广泛关注。但基于滑动接触的线性导轨——即箱槽滑轨和燕尾滑轨——通常是需要高载荷能力、极高刚性和优异减震特性的应用首选导轨。

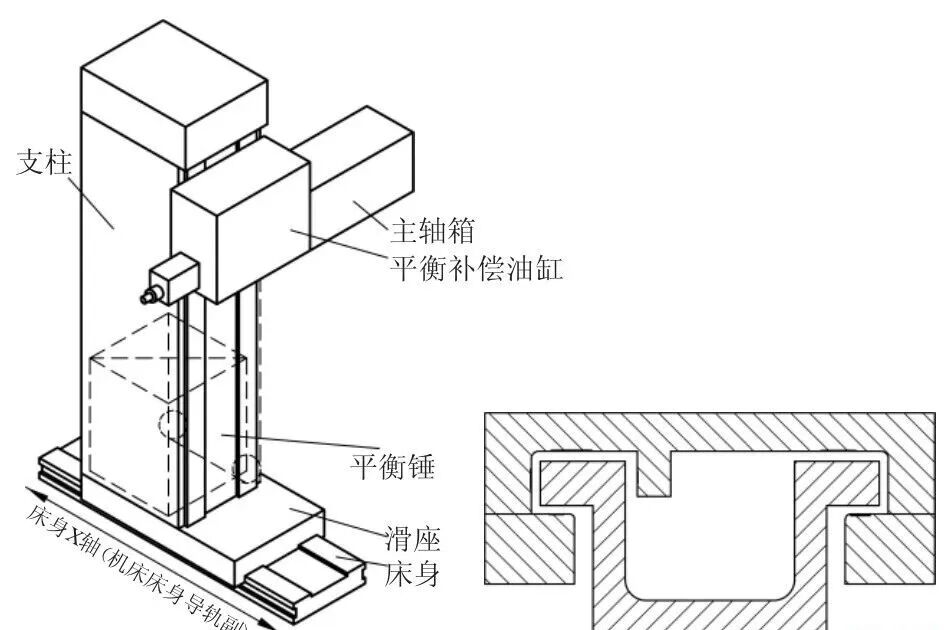

箱式滑轨（左）是一种普通线性导轨，没有像轮廓导向那样的循环球或滚轮（右）。

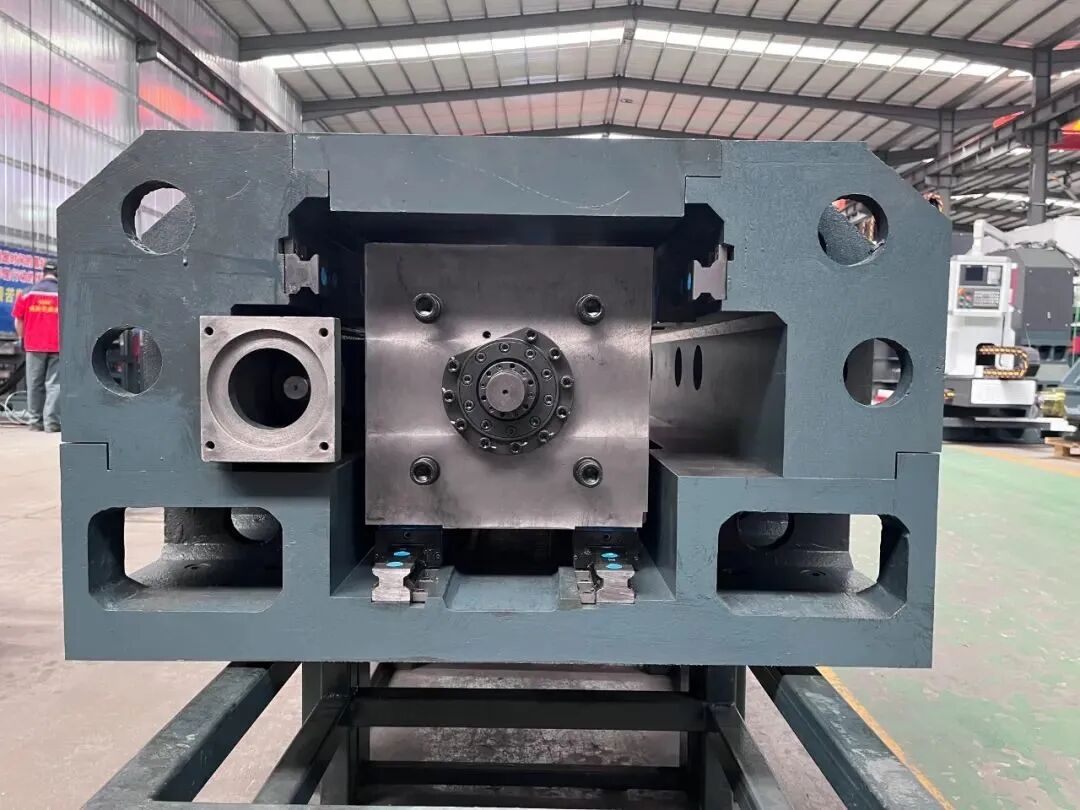

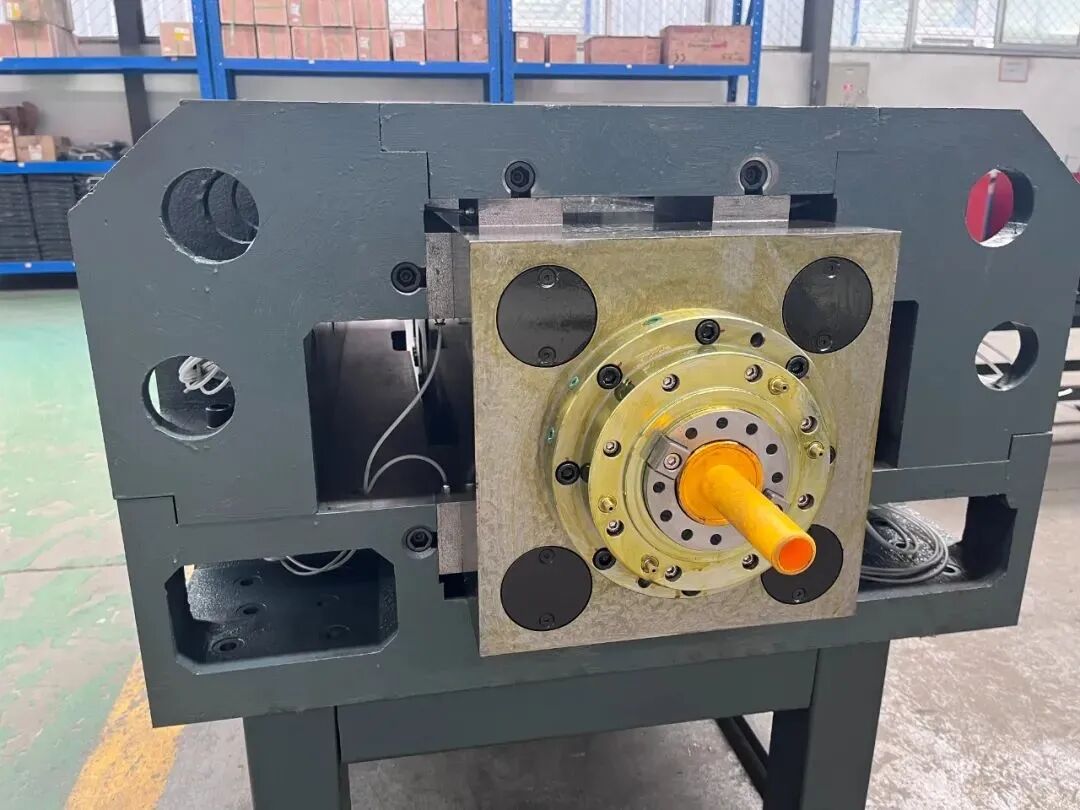

箱式滑动是一种简单的线性轴承，底座呈“T”形，配有配合鞍座或滑架，环绕“T”形轮廓。这种几何形状使箱体设计在底座（固定部分）与鞍座（活动部分）之间有较大的接触面积，从而产生极高的载荷能力。事实上，箱式滑轨通常拥有所有线性导轨系统中最高的载荷能力和最高的刚度——无论是滚动还是滑动。这种滑动接触的缺点是摩擦增加，降低允许转速，尽管对于主要使用箱槽的重型加工应用来说，速度通常不是问题。

箱式滑道滑道的底座和鞍座都可以由铸铁制成，也可以用铸铁做底座，鞍座用钢制。滑道——即坐垫底部实际滑行的表面——通常涂覆有减少摩擦的材料，如Turcite或Rulon，这两种材料均为增强型PTFE材料。这些非金属涂层提供了更优越的防滑和腐蚀保护，并且结合箱体组件的剪切质量，增强了滑套的减震能力。

由于接触面积较大，箱槽需要非常精确的制造公差。鞍座和底座（上下）经过精密研磨，以确保平行且行程平坦。大多数箱式滑轨采用手工刮削方式，以提高精度、减少摩擦，并形成润滑槽，润滑通常通过加压油输送系统提供。

一个或多个可调节的板，称为“吉布板”或“吉布板”，用于箱道滑轨中消除底座与鞍座之间的间隙并产生预载，这通常是机床应用中为了提高刚性和精度所必需的。

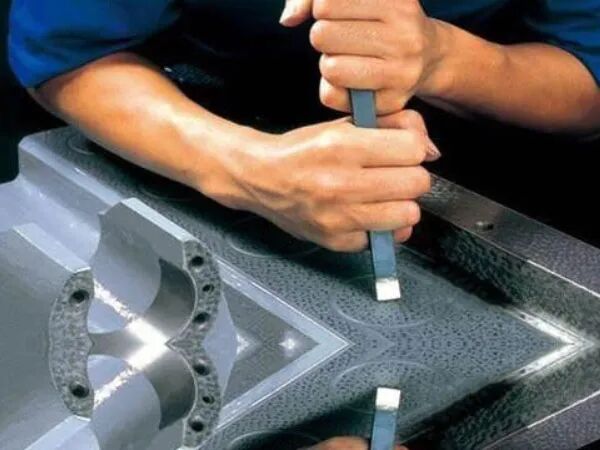

手刮的例子。蓝色斑点表示轴承面之间的接触点。

刮除是指在连接轴承表面上形成高低斑点的过程。刮擦产生的高点确保负载均匀分布，防止一面在另一面“摇晃”。高点和低点的组合形成了机油槽，确保表面间的润滑——尤其是在启动时。

刮除几乎完全由高技能的技术人员手工完成（称为“手工刮研”），他们分析表面间的干涉，确定需要刮除的地点。在箱槽制造中，手工刮削的目标通常是每平方英寸制造10到15个接触点。

理论上，一个平整的表面可以由三个表面的交替磨擦（抹磨Lapping）而产生。为了简单起见，我们姑且用三块各有一个相当平坦面的岩石加以说明。如果你以随机的顺序交替磨擦这三个平面，你会把这三个平面磨得越来越平整。如果你只用两块岩石磨擦，你就会得到一个一凹一凸的交配对。在实务上，除了会使用刮研取代（抹磨Lapping）之外，也会遵循一个明确的配对顺序，刮研师傅一般都用这个规则来做他要使用的标准治具（直规或平板）。

在使用时，刮研师傅会先把显色剂涂在标准治具上，然后把它放在工件表面上滑动，让需要被铲掉的地方显露出来。他一直重复这个动作，工件表面就会越来越接近标准治具，能很复制出跟标准治具一样的作品。

除了更高的承载能力和更好的刚性外，箱式滑轨还能显著阻尼机器振动——这是仅有点接触或线接触的循环线性导轨无法提供的。减震阻尼不仅能改善加工工艺的表面光洁度和精度，还能通过减少刀具中微小但破坏性的振动来延长刀具寿命。

虽然循环型钢轨轴承和燕尾滑轨在许多机床应用中被使用，但箱槽是设计用于高马力、“硬”切削以及特别难加工材料（如航空航天合金）的机床的主要选择。
