天车摇篮五轴机床的精度检测方法

高航

2026-04-21 02:25

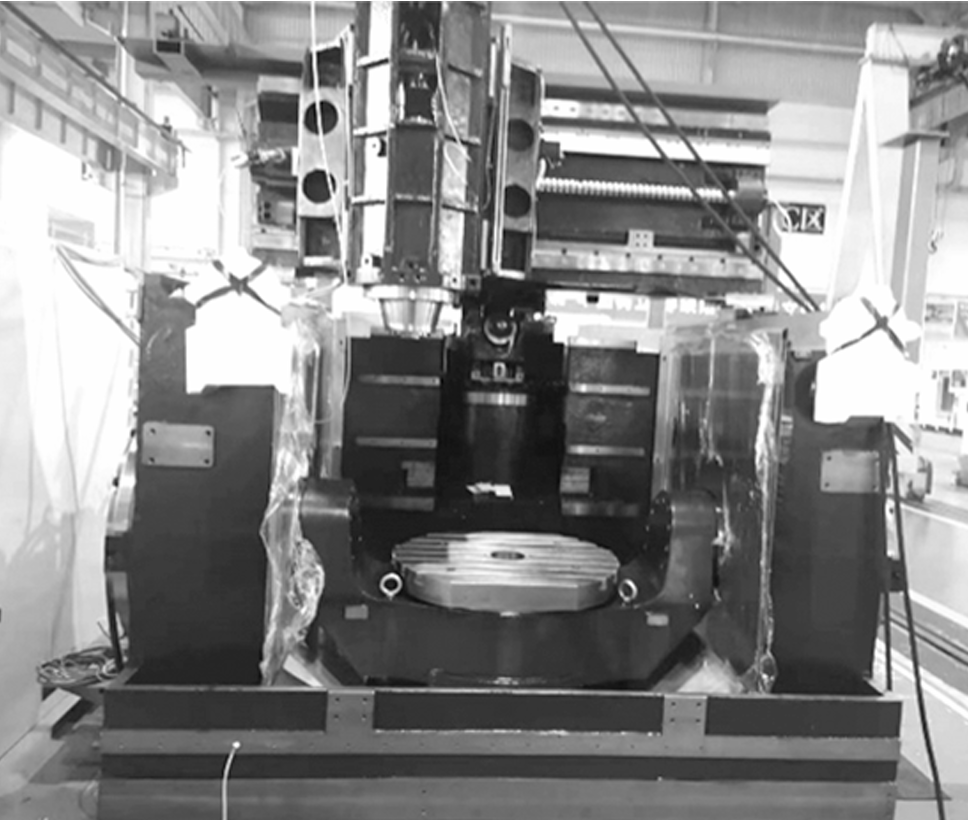

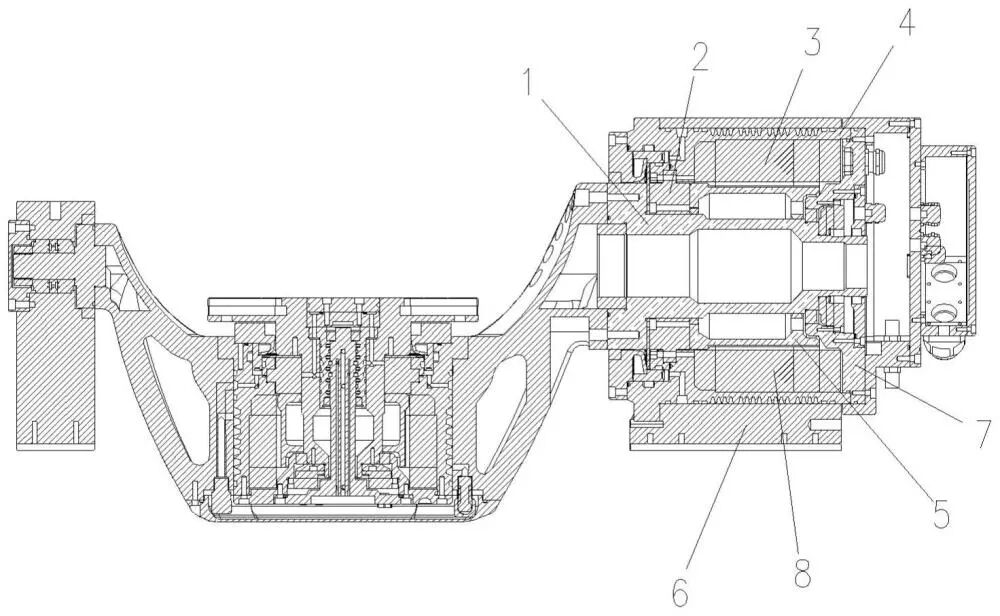

如图所示将Ｃ轴模组与Ａ轴安装在一起，Ａ轴移动端为Ｃ轴模组留出安装空间，将Ｃ轴模组摇篮定位孔与Ａ轴左右端部轴端安装套合，找正台面及中心孔用力矩扳手拧紧摇篮连接螺栓，固定Ａ轴移动端。

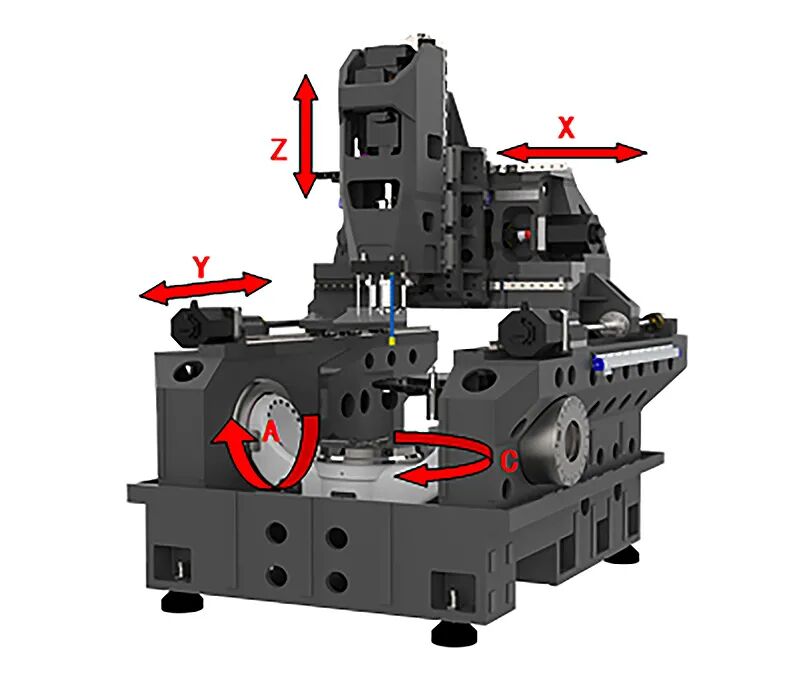

摇篮转台整体安装后，需要对其精度进行检验，该项装配工艺的工艺流程示意图如图所示，

【拒绝边角料】当归黄芪姜枣茶枸杞子红枣男女姜枣暖茶灵芝桂圆干独立包装养生茶

运费险

7天无理由

立减1.9元

￥28

起

点赞补贴价

已售8041

购买

内廷上用启腾食品滋补店

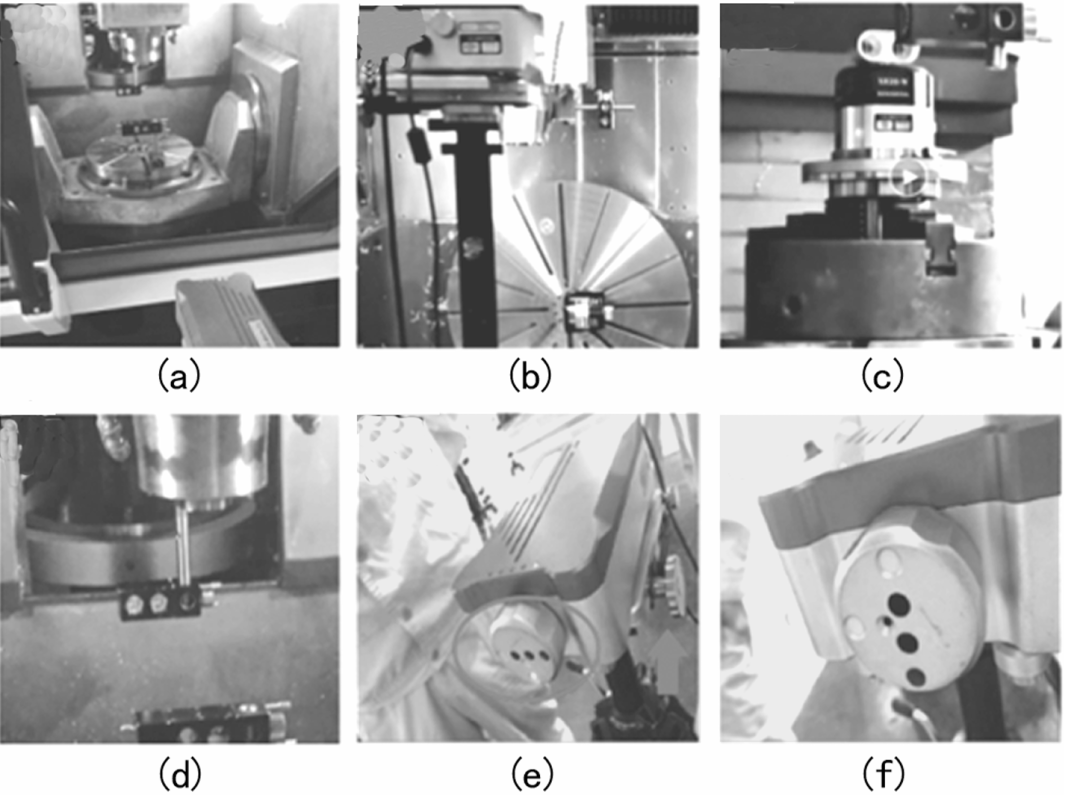

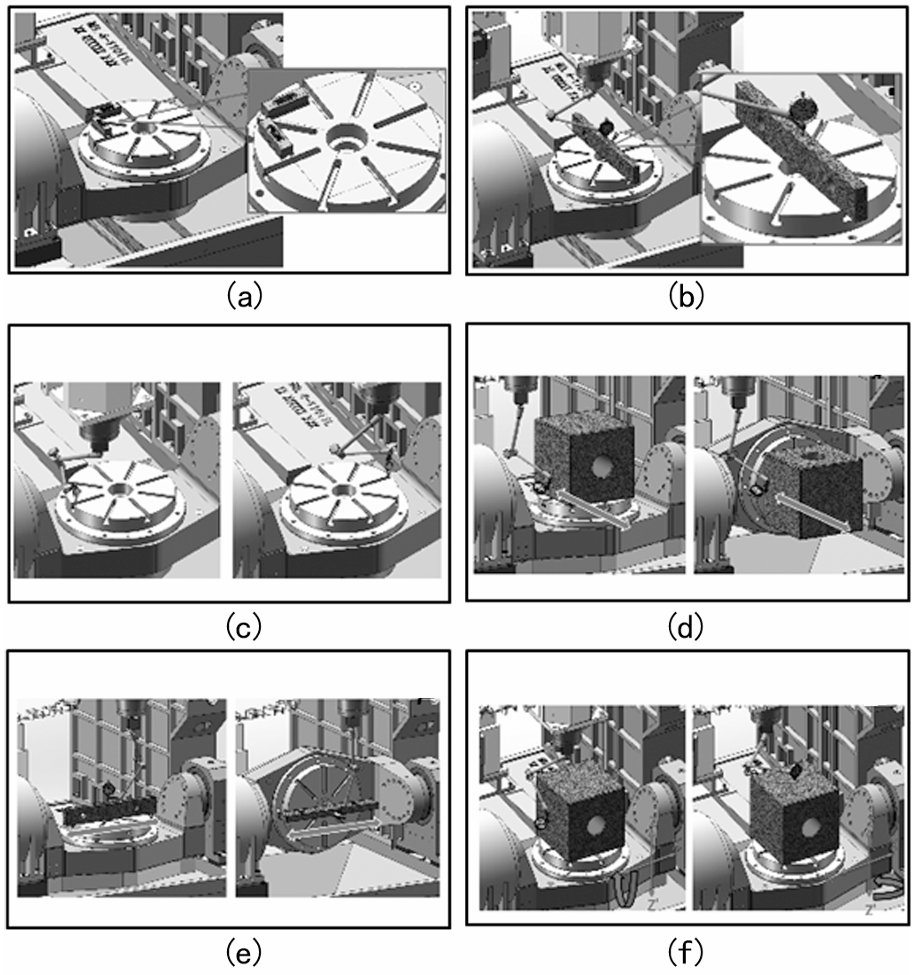

精度检验项目具体内容如下

(１) 工作台面精度(要求０.０１ｍｍ)

(２) 工作台面和进给轴线运动间的精度(要求０.０１ｍｍ)

(３) 工作台基准Ｔ型槽精度(要求０.０１ｍｍ)

(４) 旋转轴线Ａ与进给轴线两个方向运动间精度(要求０.０１/３００ｍｍ)

(５) 旋转轴线Ｃ与进给轴线运动间精度(要求０.０１/ ３００ｍｍ)

(６) 旋转轴线Ｃ与旋转轴线Ａ之间的精度(要求０.０１/３００ｍｍ)?此外还需要复核Ａ轴旋转误差、工作台面精度、工作台Ｃ轴旋转精度等转台自身的装配精度?

激光测量精度过程

利用激光干涉仪分别测量Ａ、Ｃ轴定位精度，重复定位精度，通过对控制系统进行补偿?使Ａ、Ｃ轴定位精度、重复定位精度满足使用要求。如图所示
