1.知识要点

（1）螺栓联接

（2）螺柱联接

（3）螺钉联接

2.机械制图教学方法

对六角头螺栓和螺母的画法要介绍比例画法和简化画法，要说明螺母比例画法也适用于非标准件，本讲比较枯燥乏味，讲解时要注意把规定画法和投影关系结合起来。以螺栓为主，螺钉和螺柱为辅。螺钉联接以圆柱头和沉头螺钉为主。

3.课前准备

螺栓、螺钉、螺柱联接件各一套。

4.机械制图基础知识教学内容

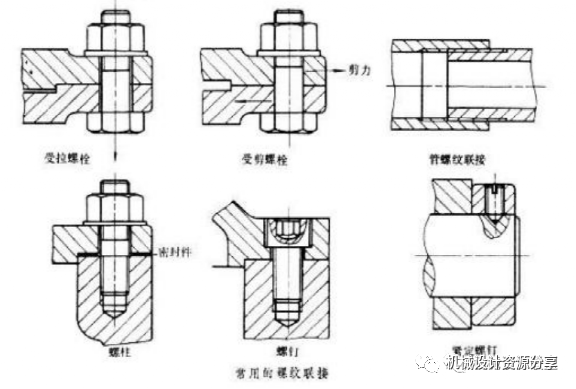

（1）螺栓联接

螺栓联接的紧固件有螺栓、螺母和垫圈。紧固件的画法一般采用比例画法绘制，即以螺栓上螺纹的公称直径(大径d)为基准，其余各部分的结构尺寸均按与公称直径成一定比例关系绘制。螺母和垫圈的比例画法见图8-9，螺栓的比例画法见图8-10，螺栓联接的画图步骤见图8-11，其中l=t1+t2+0.15d+0.8d+0.2d，然后查表取标准值。

图8-9螺母和垫圈的比例画法

图8-10螺栓的比例画法

图8-11螺栓联接的画图步骤

（2）钉联接圆柱头螺钉和沉头螺钉得到比例画法见图8-12。

图8-12螺钉联接的比例画法

图8-12螺钉联接的比例画法

（3）螺柱联接

双头螺柱的两端均加工用螺纹，一端和被联接零件旋合，另一端和螺母旋合，双头螺柱联接的比例画法和螺栓联接基本相同。双头螺柱旋入端长度bm要根据被联接件的材料而定（钢：bm=d；铸铁：bm=1.25d）。长度L要根据计算值查表取标准值。
