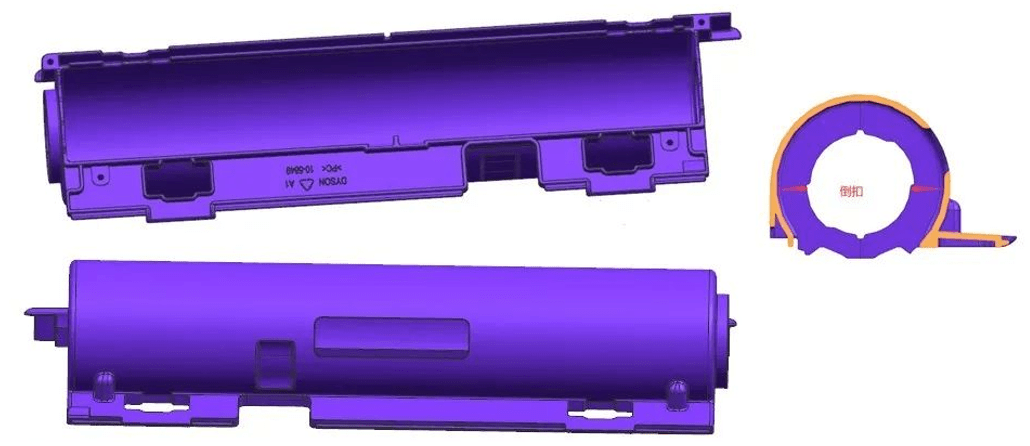

1. 产品

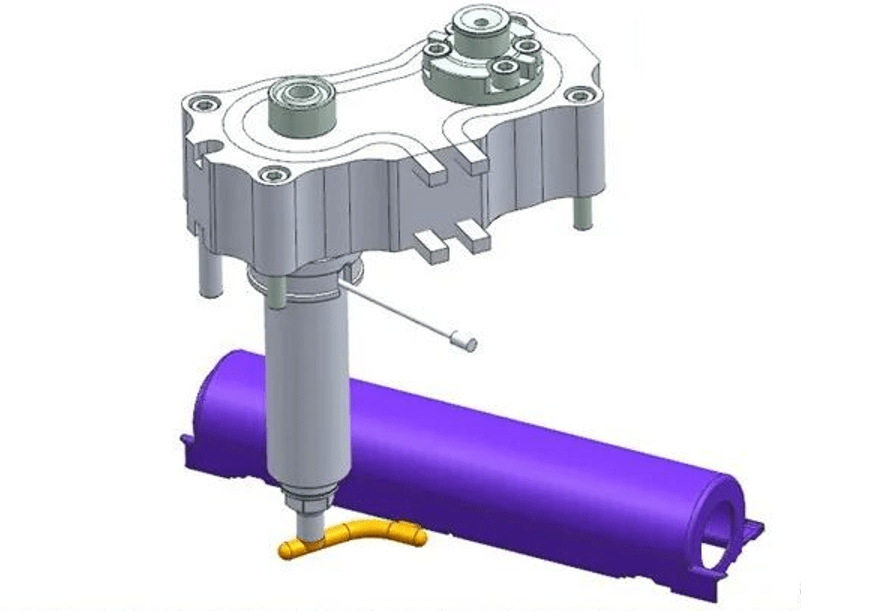

2. 浇注系统

热流道进胶转冷流道边进胶

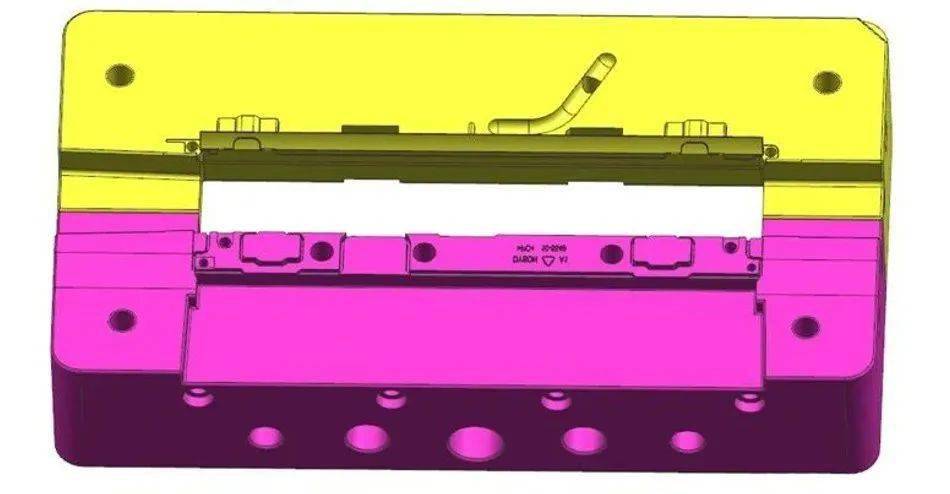

3. 前模仁

前模仁较为简单

4. 后模仁

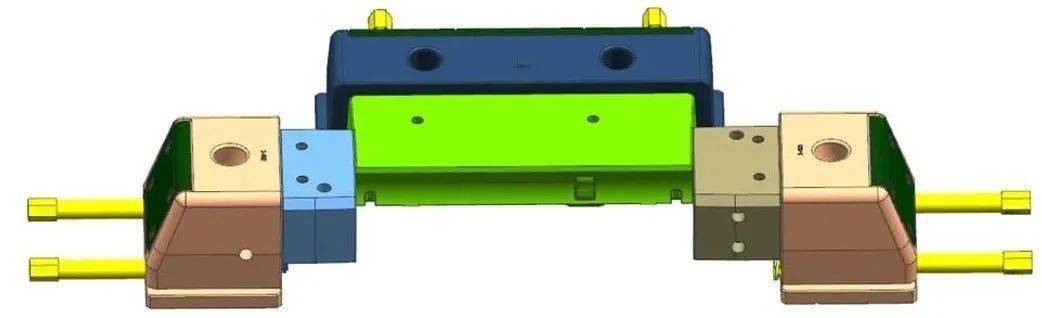

5. 后模三组常规行位

6. 后模内行位

开模后首先把中间的共用铲机向下抽20，在燕尾槽带动下内行位向里运动，使产品不粘内行位，A、B板开完后，铲机继续向下运动腾出空间，内行位在油缸的带动下向里运动，抽出倒扣。

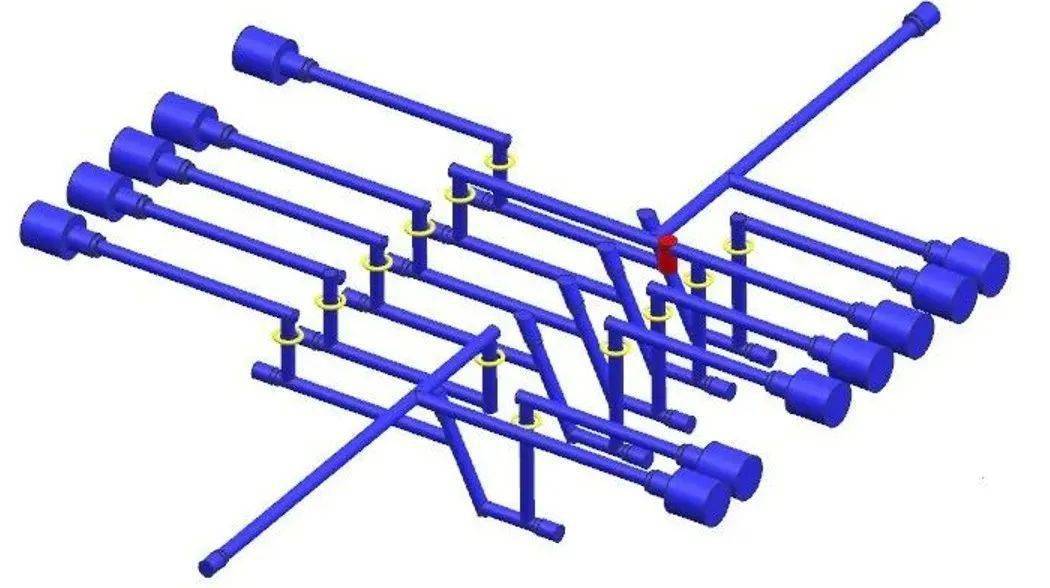

7. 前模运水

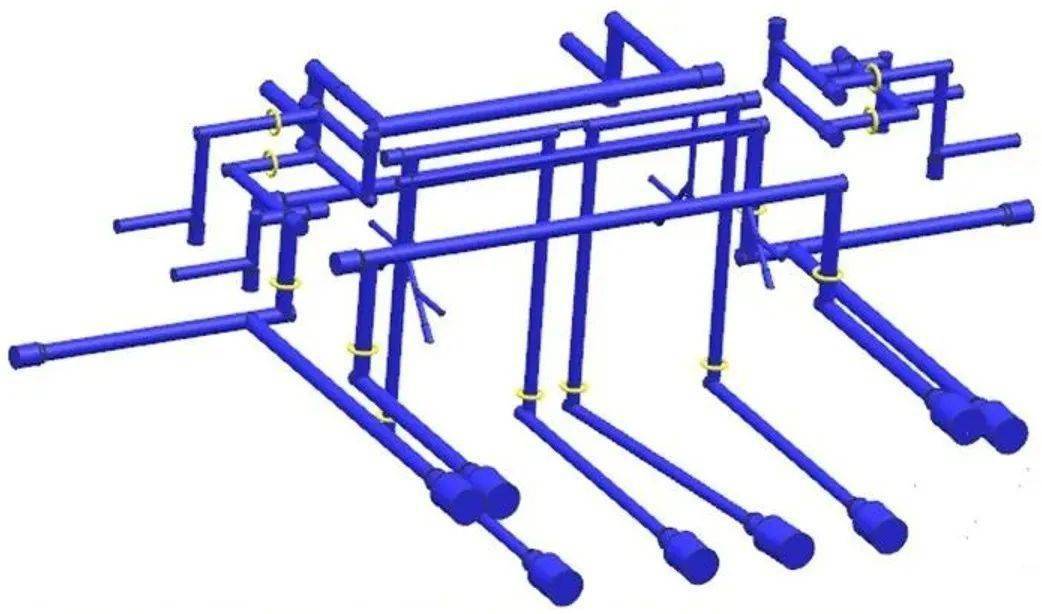

8. 后模及行位运水

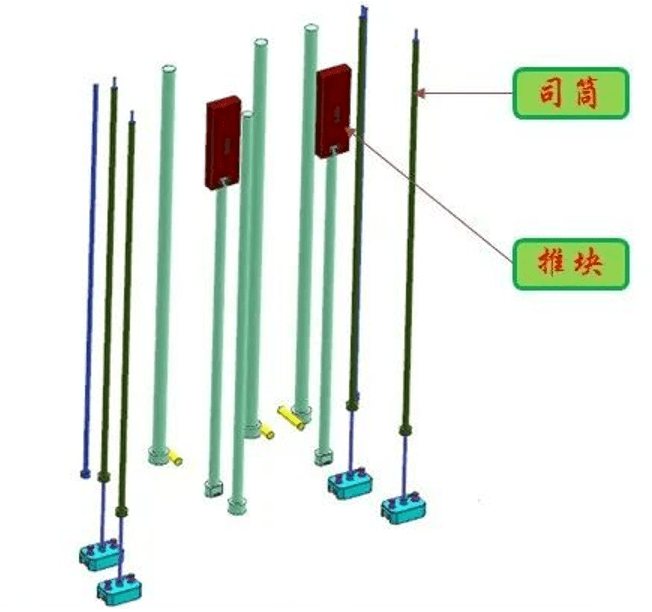

9. 顶出系统

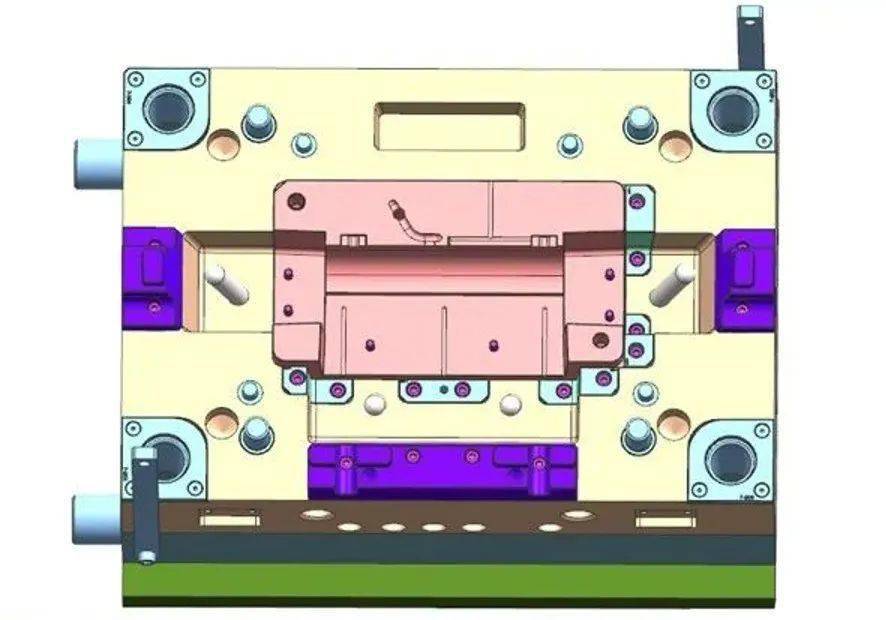

10. 整体前模

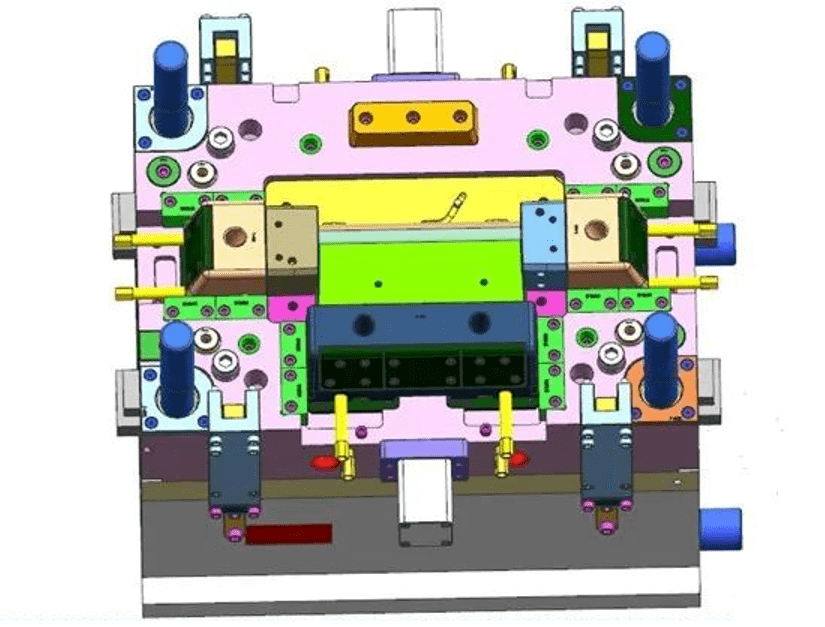

11. 整体后模

12. 开模顺序
