想学数控车编程?那这12个指令代码你必须记牢

高航
2021-03-18 10:15

想学数控车编程?那这12个指令代码你必须记牢


放大字体  缩小字体

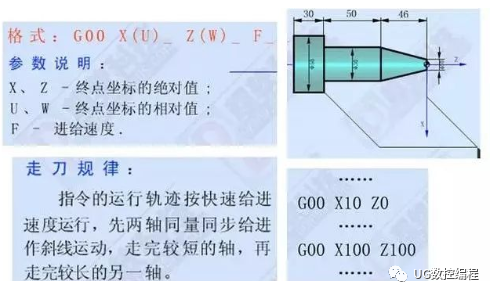

 1、G00 快速定位指令

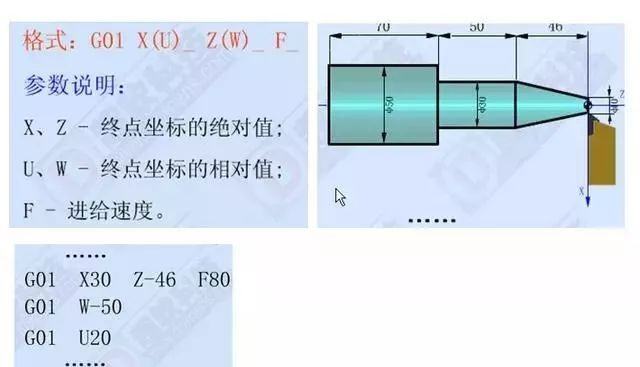

2、G01直线插补指令

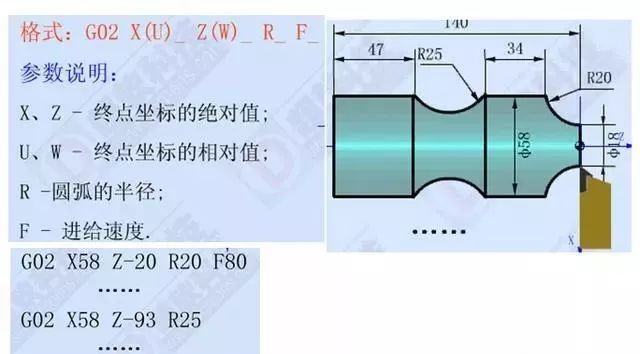

3、G02顺时针圆弧插补指令

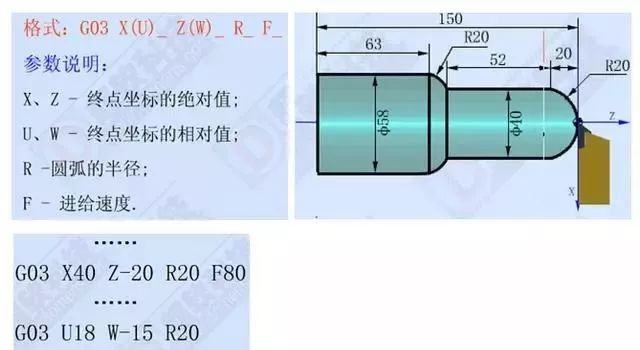

4、G03 逆时针圆弧插补指令

5、G90 外圆、内圆车削循环指令

6、G71 外圆粗车循环指令





O0001;

G98;

M03 S500 T0101;

G00 X82 Z3;

G71 U1.5 R0.5;

G71 P1 Q2 U0.5 W0.1 F120;

N1 G00 X0;

G01 Z0 F80 S1000;

X20;

X24 Z-2;

Z-20;

X30;

X32 W-1;

Z-40;

X42;

X48;

W-11;

G02 X58 Z-55 R5;

G01 X72;

X76 W-2;

N2 X82;

G70 P1 Q2;

G00 X100 Z100;

M05;

M30;

7、G73封闭切削循环指令



O0001;

G98;

M03 S500 T0101;

G00 X48 Z3;

G73 U5 R5;

G73 P1 Q2 U0.5 W0 F150;

N1 G00 X44 Z1;

G01 Z-15 F100 S1000;

G03 X34 Z-35 R45;

G01 W-5;

X44 W-1;

N2 X46;

G70 P1 Q2;

G00 X100 Z100;

M05;

M30;

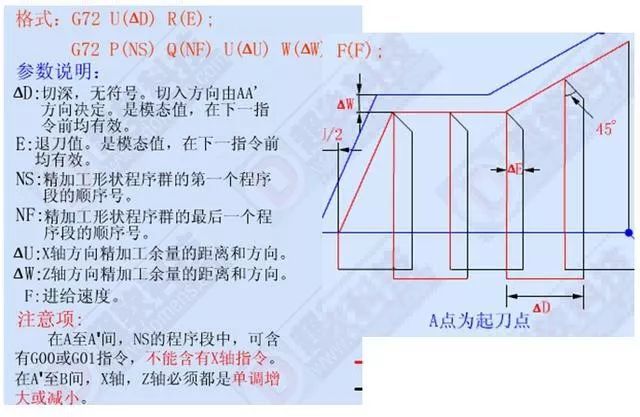

8、G72 端面粗车循环指令

G00 X52 Z2;

G72 W1 R0.3;

G72 P1 Q2 U0.05 W0.3 F100;

N1 G00 Z-12;

9、G74 端面深孔加工循环指令

10、G75 外圆、内圆切槽循环指令

11、G92 螺纹切削循环指令

12、G76 复合型螺纹切削循环指令

相关知识点:

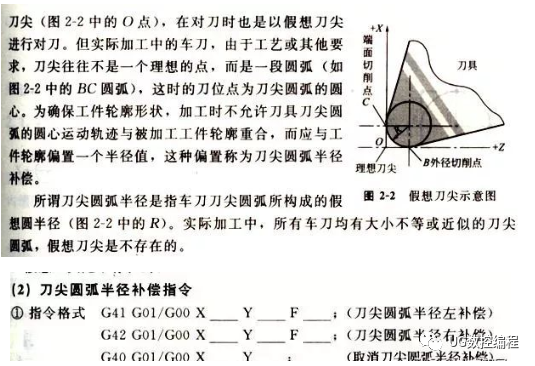

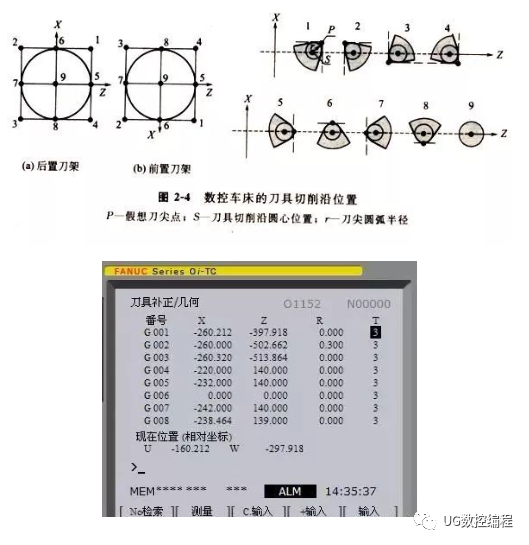

( 3 )圆弧车刀刀具切削沿位里的确定
