【设计知识】一种高弹性弹簧——模具弹簧相关知识

康攀
2020-12-09 05:02

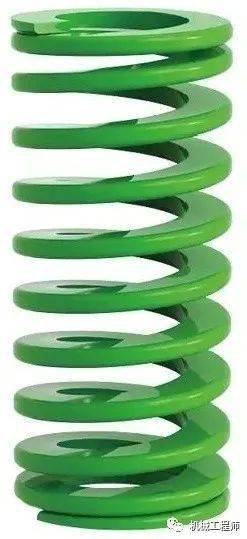

模具弹簧的基本知识

本文只介绍模具弹簧相关知识点,选用弹簧需要查阅不同厂家的选型手册。

在一套冲压模具中,需要用到比较多的弹性材料,其中包括各种不同规格的弹簧、优力胶、氮气弹簧等,按照不同的需要选用不同的弹性材料。像折弯、冲孔一般用普通的矩形弹簧就可以了,比如棕色弹簧,也称为咖啡色弹簧;优力胶一般用于拉深模具、整形模具、或整平面度用。

1、模具弹簧的用途

模具弹簧的目的就是脱料、压料,弹簧力度的大小,关系着模具生产是否顺利、打出来的产品是否合格等。弹簧力量小了,有可能会造成产品变形、模具不脱料、产品不好从模具里面拿出来、带料,刀口、冲头容易磨损等各种问题。

2、模具弹簧的分类

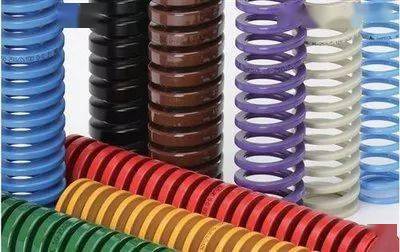

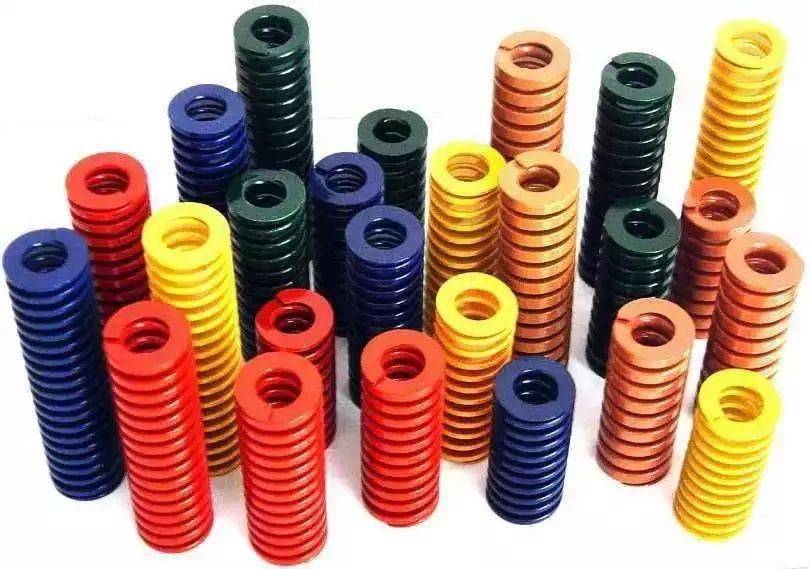

模具弹簧一般按颜色划分为:棕色、绿色、红色、蓝色、黄色,力量也依次减弱,颜色不同,力量大小就不同,压缩量也不同。

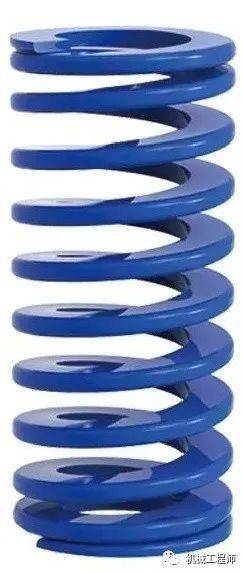

超压缩量

压缩量13~195可选

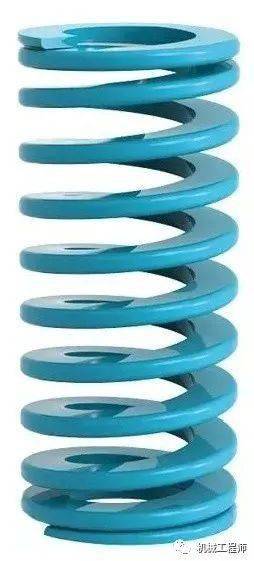

高压缩量型

压缩量9~180可选

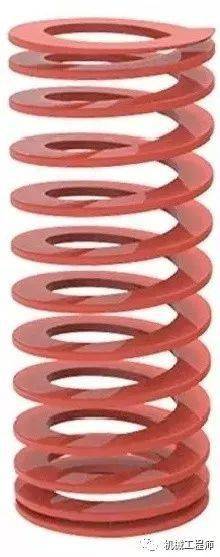

中压缩量型

压缩量7.5~200可选

小压缩量型

压缩量8~120可选

3、模具弹簧性能

弹簧按照不同生产次数,比如100万次、50万次、30万次,压缩量选的越大,弹簧寿命越短,模具寿命也就越短(当然弹簧打坏了是可以换的)。

最大压缩量(这个弹簧可以压下去多少),弹簧的最大压缩量等于弹簧的自由高度乘以弹簧的最大压缩比。

载荷分类

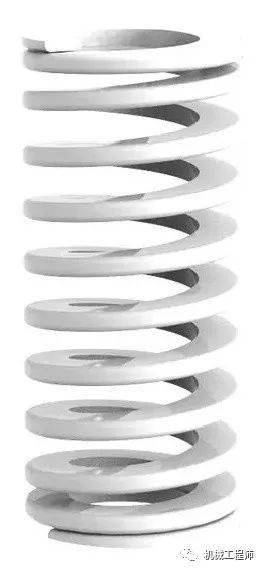

重载型

载荷392~9807N可选

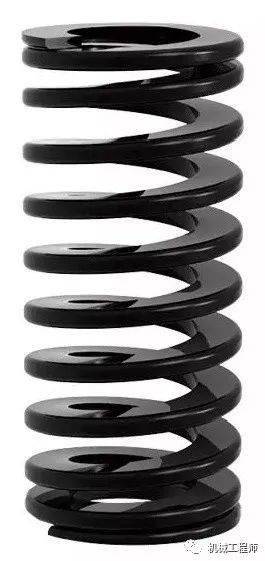

中载型

载荷110~10046N可选

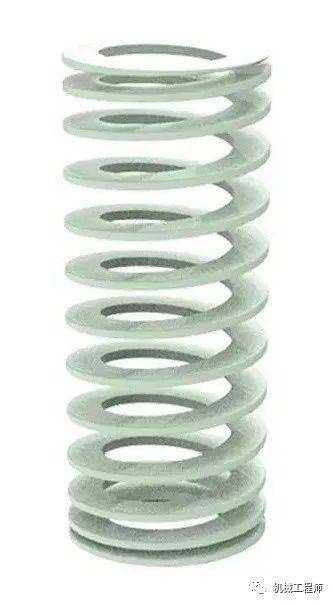

轻载型

载荷63~4782N可选

来源:网络
